Извещатель Астра-С (ИО 329-5)

Астра-С (ИО-329-5) извещатель охранный поверхностный звуковой (акустический)

Назначение

Обнаружение разрушения стекол, остекленных конструкций закрытых помещений и формирование извещения о тревоге путем размыкания выходных контактов сигнального реле.

Основные особенности:

• обнаружение разрушения обычных стекол, защищенных полимерной пленкой, армированного, узорчатого, многослойного строительного, закаленного плоского;
• микропроцессорный анализ сигнала;
• дискретная регулировка чувствительности;
• режим "память тревоги";
• контроль вскрытия корпуса;
• контроль напряжения питания;
• оптоэлектронное реле;
• установка на стене, на потолке, между рамами.

Технические характеристики

Технические параметры акустического канала

Максимальная рабочая дальность

действия извещателя, м, не менее .......................................6

Рабочие частоты:

• первая, Гц..................................................................6000±100
• вторая, Гц...................................................................150±10

Чувствительность:

• на первой рабочей частоте, Дб........................................80±1
• на второй рабочей частоте, Дб......................................83,5±0,5

Общие технические параметры

Напряжение питания, В.......................................................от 8 до 15

Ток потребления, мА, не более...................................................12

Время технической готовности, с, не более..................................2

Допустимый ток через контакты реле, А, не более.....................0,08

Допустимое напряжение

на контактах реле, В, не более..................................................100

Сопротивление выходной цепи реле

в дежурном состоянии, Ом..................................................от 6 до 16

Габаритные размеры, мм.....................................................87*54*27

Масса извещателя, кг.............................................................0,05

Условия эксплуатации

Диапазон температур, °С........................................от минус 20 до плюс 50

Относительная влажность воздуха, %...........................до 95 при +35оС

без конденсации влаги

Информативность

• “норма";
• "тревога";
• "напряжение питания ниже допустимого";
• "вскрытие";
• "повышенный уровень помех по высокой частоте";
• "повышенный уровень помех по низкой частоте".

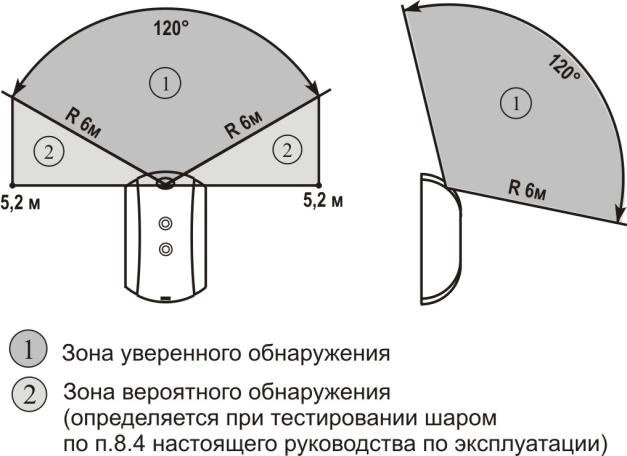

Зона обнаружения:

Вид сзади:
